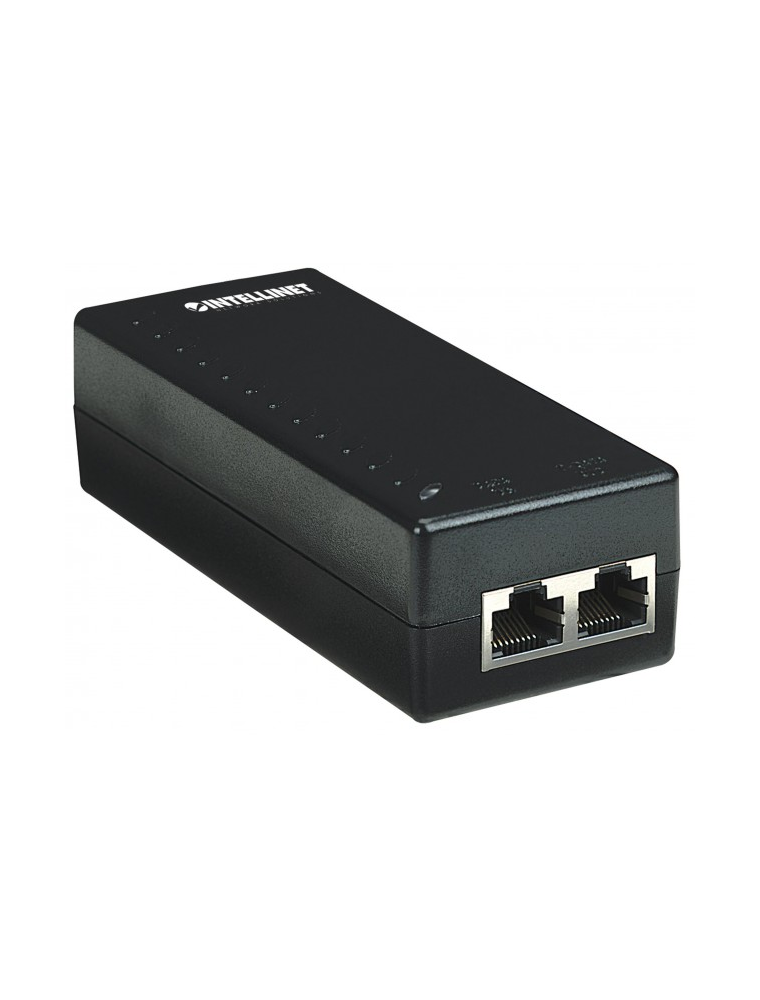

INIETTORE PoE Gigabit IEEE 802.3af

Descrizione del prodotto

• Ideale in assenza di prese di alimentazione AC
• Design pienamente compatibile Classe 3 POE
• Alimentazione in uscita fino a 15.4 Watts
• Supporta tutte le periferiche PoE conformi IEEE 802.3af (Wireless LAN access point e bridge, telefoni VoIP (Voice over Internet Protocol), IP surveillance cameras)
• Supporta IEEE 802.3af per corto circuiti, sovraccarichi e protezione alta tensione

Standards
• IEEE 802.3af (Power over Ethernet)
• IEEE 802.3 (10Base-T Ethernet)
• IEEE 802.3u (100Base-TX Fast Ethernet)

Informazioni Generali
• Supporta
- 100Base-TX Cat5 UTP/STP RJ-45, 8 pin
• Porte:
- 1 RJ-45 100 Mbps in input
- 1 RJ-45 100 Mbps output dati e potenza
- 1 connettore di alimentazione (3 pin)
• Funzioni di Protezione:
- Corto circuito per GND
- Sovraccarico per correnti oltre 450 mA
- Protezione da alto voltaggio per gli output oltre i 52 V
• Compatibilita': tutti i dispositivi conformi con IEEE 802.3af
• Prodotti INTELLINET NETWORK SOLUTIONS supportati:
- Wireless 300N Access Points (524735, 524711)
- High Power Wireless G Access Point (503082)
- PoE Splitter (502900)
- Network Cameras (550932 NBCC30-IR, 550963 NFC30-IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31-IR)
• Certificatzioni: FCC Class B Part 15, CE 89/336/EEC

Piedinatura Connettore RJ-45 in Input
• Pin 1: Rx+ (data receive)
• Pin 2: Rx- (data receive)
• Pin 3: Tx+ (data transmit)
• Pin 4: NC (not connected)
• Pin 5: NC (not connected)
• Pin 6: Tx- (data transmit)
• Pin 7: NC (not connected)
• Pin 8: NC (not connected)

Connettore RJ-45 in Output (Dati + Potenza)
• Pin 1: Rx+ (data receive)
• Pin 2: Rx- (data receive)
• Pin 3: Tx+ (data transmit)
• Pin 4: -Vdc_return (+) (feeding power [+])
• Pin 5: -Vdc_return (+) (feeding power [+])
• Pin 6: Tx- (data transmit)
• Pin 7: -Vdc (feeding power [-])
• Pin 8: -Vdc (feeding power [-])

LED
• Alimentazione AC (Red)
• Alimentazione sul Canale Dati (Green)
• Alimentazione sul Canale Alarm (Red)

Alimentazione
• Input: 100 ~ 240 V AC, 50 to 60 Hz
• Output: 48 V DC / 350 mA
• Consumo energetico: 19 Watts (massimo)

Informazioni generali
• Involucro plastico (ABS)
• Dimensioni: 120 (L) x 50 (W) x 35 (H) mm (4.7 x 2.0 x 1.4 in.)
• Peso: 0.14 kg (0.3 lbs.)
• Temperatura operativa: 0 – 60°C
• Umidita' operativa: 10 – 90% RH, senza condensa
• Temperatura di stoccaggio: -20 – 85°C

Contenuto della confezione
• Iniettore Power Over Ethernet
• Cavo d'alimentazione
• Foglio d'istruzione
